3.1.3. 非结构网格概述

See also

Numerical Methods for Partial Differential Equations: FDM and FVM, Sandip Mazumder, 2016 (Chapter 7)

(1) 基本概念

相比于贴体曲线结构网格有着对应的通用坐标系 (\(\xi, \eta, \zeta\)), 坐标转换 Jacobian 矩阵 (式 Eq.3.2.15) 和相应的通用坐标控制方程 (如，式 Eq.3.2.14), 非结构网格没有隐性定义的网格坐标结构 (结构网格的通用坐标系是一个均匀笛卡尔网格)。 非结构网格通常应用于有限体积法中，使用网格中心格式。

以对流-扩散方程 (Eq.3.1.8) 为例, 写为网格单元 (控制体) 上的积分形式:

(3.1.31)\[\frac{\partial}{\partial t} \int_V{\phi \, dV} + \int_S{\mathbf{n} \cdot (\phi \mathbf{v}) dA} = \int_S{\mathbf{n} \cdot (\Gamma \nabla \phi) dA} + \int_V{S_{\phi} \, dV}\]

记 \(\mathbf{A}=A \mathbf{n}\), \(\mathbf{A}= A_x \mathbf{i} + A_y \mathbf{j} + A_z \mathbf{k}\), \(| \mathbf{A} | = \sqrt{A_x^2+A_y^2+A_z^2}\)。

网格面指向外侧的单位法向量 (unit outward vector normal to face) \(\mathbf{n}\), 网格面积向量 (face area vector) \(\mathbf{A}\)。

网格体积 (volume) 基于 Gauss theorem 计算: \(V=\int_V \nabla(x \mathbf{i}) dV = \int_S x\mathbf{i} \cdot \mathbf{n} dA\), 得：

(3.1.32)\[V \approx \frac{1}{3} \left[ \sum_f x_f A_{x,f} + \sum_f y_f A_{y,f} + \sum_f z_f A_{z,f} \right]\]

其中 \([x_f, y_f, z_f]\) 是 \(f\) 面中心的坐标。

假设 \(f\) 面由 \(N_v\) 个网格点 (vertex) 组成, 坐标为 \(\mathbf{v}_{i}\), 这些点按照向量 \(\mathbf{A}\) 的 右手原则 排列。

那么, 网格面的面积为:

(3.1.33)\[\mathbf{A} = \frac{1}{2} \sum_{i=3}^{N_v} \left[ (\mathbf{v}_{i-1} - \mathbf{v}_1) \times (\mathbf{v}_{i} - \mathbf{v}_1) \right]\]

网格面的中心坐标为:

(3.1.34)\[\mathbf{x}_{c,f} = \frac{1}{N_v} \sum_{i=1}^{N_v} \mathbf{v}_i\]

(2) 有限体积离散形式

时间导数项 (transient term), 以一阶前向为例:

(3.1.35)\[\frac{\partial}{\partial t} \int_V{\phi \, dV} \approx \frac{\hat{\phi}\hat{V} - \phi V}{\Delta t}\]

扩散项 (diffusion term):

(3.1.36)\[\int_S{(\Gamma \nabla \phi) \cdot d\mathbf{A}} \approx \sum_f (\Gamma \nabla \phi)_f \cdot \mathbf{A}_f\]

对流项 (convection term):

(3.1.37)\[\int_S{(\phi \mathbf{v}) \cdot d\mathbf{A}} \approx \sum_f (\phi \mathbf{v})_f \cdot \mathbf{A}_f \phi_f = \sum_f \dot m_f \phi_f\]

其中, \(\dot m_f\) 是通过面 \(f\) 的质量流量。

源项 (source term):

(3.1.38)\[\int_V{S_{\phi} \, dV} \approx S_{\phi} V\]

(3) 数据结构

一套非结构网格必须包含以下信息：

几何信息 :

  • 网格维度 (2D, 3D)

  • 网格总数 (ncells)

  • 网格面总数 (nfaces)

  • 边界网格面总数 (nbfaces)

  • 网格点总数 (nvertices)

  • 网格中心坐标 (xc[ncells], yc[ncells], zc[ncells])

  • 网格面中心坐标 (xf[nfaces], yf[nfaces], zf[nfaces])

  • 网格点坐标 (xv[nvertices], yv[nvertices], zv[nvertices])

  • 网格面法向向量 (fnm[nfaces, 3])

  • 网格体积 (vol[ncells])

  • 网格面面积 (areaf[nfaces])

链接信息 :

  • 每个网格包含的网格面 (num_face[ncells])

  • 每个网格包含的网格点 (num_vertices_c[ncells])

  • 每个网格面包含的网格点 (num_vertices_f[nfaces])

  • 网格指向网格面的链接表 (link_cell_to_face[ncells, nfaces])

  • 网格面指向网格的链接表 (link_face_to_cell[nfaces, 2])

  • 网格面指向网格点的链接表 (link_face_to_vertices[nfaces, :])

  • 网格指向网格点的链接表 (link_cell_to_vertices[ncells, :])

  • 指定网格面是否为边界网格面的链接表 (link_face_to_bface[nfaces])

  • 给出边界网格面全局编号的链接表 (link_bface_to_face[nbfaces])

编号原则 :

  • 每个网格有一个全局编号

  • 每个网格面有一个全局编号

  • 每个边界网格面有一个全局编号

  • 每个网格点有一个全局编号

  • 每个网格对它自己的网格面给出一个局部编号

  • 每个网格面对它两侧的网格给出一个局部编号

(4) 网格面中心/网格点的标量插值

由于数据存储在网格中心，因此网格面中心和网格点上的数据，需要进行插值。

网格面中心的反距离插值:

(3.1.39)\[\phi_\text{fc} = \frac{\phi_L d_L + \phi_R d_R}{1/d_L+1/d_R}\]

其中, \(d_L, d_R\) 是网格面中心到两侧网格中心的距离，上式中也可以使用平方距离进行加权。

网格点通常有多个相邻的网格，其反距离插值为：

(3.1.40)\[\phi_\text{v} = \sum_{i=1}^{N_\text{c}} w_{\text{v},i} \phi_i, \;\; w_{\text{v},i} = \frac{1/d_i}{\sum_{k=1}^{N_\text{c}} 1/d_k}\]

(5) 网格中心的标量梯度

基于 Gauss theorem :

(3.1.41)\[\nabla \phi = \frac{1}{V} \int_S \phi d \mathbf{A} = \frac{1}{V} \sum_f \phi_f |\mathbf{A}_f|\]

网格面中心的值 \(\phi_f\) 可以使用反距离插值 (Eq.3.1.39) 得到 (显式格式)。

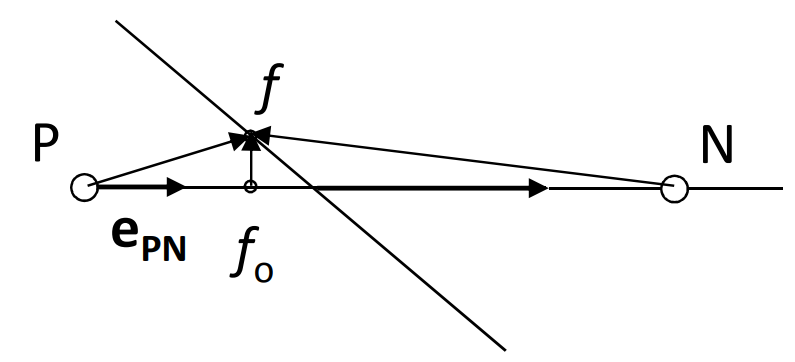

也可以基于隐式格式全场迭代计算, 对式 Eq.3.1.41 中每一个网格面 \(f\):

(3.1.42)\[\begin{split}\begin{array}{l} \phi_f = \phi_{f_0} + \nabla \phi_{f_0} \cdot \mathbf{r}_{f_0f} & \\ \phi_{f_0} = (1-f_P) \phi_P + f_P \phi_N, & \nabla \phi_{f_0} = (1-f_P) \nabla \phi_P + f_P \nabla \phi_N, \\ f_P = \left(\mathbf{r}_{Pf} \cdot \mathbf{e}_{PN} \right) / |\mathbf{r}_{PN}|, & \mathbf{r}_{f_0f} = \mathbf{r}_{Pf} - (\mathbf{r}_{Pf} \cdot \mathbf{e}_{PN}) \mathbf{e}_{PN} \end{array}\end{split}\]
../../_images/interpolation-face-center.png

基于最小二乘法 :

根据 \(\phi_i - \phi_0 \approx \nabla \phi_0 \cdot \mathbf{r}_{0i}\), 可以将网格 \(0\) 中心 \(P\) 与相邻的若干网格 \(i\) 联立超定方程组 \(A \nabla \phi_0 = B\):

(3.1.43)\[\begin{split}\left[\begin{array}{c} \Delta x_{01} & \Delta y_{01} & \Delta z_{01} \\ \vdots & \vdots & \vdots \\ \Delta x_{0N} & \Delta y_{0N} & \Delta z_{0N} \end{array}\right] \nabla \phi_0 = \left[\begin{array}{c} \phi_1 - \phi_0 \\ \vdots\\ \phi_N - \phi_0 \end{array}\right]\end{split}\]

则, \(\nabla \phi_0 = (A^T A)^{-1} A^T B\)。

(3.1.44)\[\begin{split}\nabla \phi_0 = \left[\begin{array}{c} \sum_i C_i^x w_i (\phi_i - \phi_0) \\ \sum_i C_i^y w_i (\phi_i - \phi_0) \\ \sum_i C_i^z w_i (\phi_i - \phi_0) \end{array}\right]\end{split}\]

其中, \(w_i = 1/|\mathbf{r}_{0i}|\),

(3.1.45)\[\begin{split}C_i^x =& \; \alpha_{i,1} - \frac{r_{12}}{r_{11}} \alpha_{i,2} + \psi \alpha_{i,3} \\ C_i^y =& \; \alpha_{i,2} - \frac{r_{23}}{r_{22}} \alpha_{i,3} \\ C_i^z =& \; \alpha_{i,3}\end{split}\]
(3.1.46)\[\begin{split}&\alpha_{i,1} = \frac{w_i \Delta x_i}{r_{11}^2}, \;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\; \alpha_{i,2} = \frac{1}{r_{22}^2} \left( w_i \Delta y_i - \frac{r_{12}}{r_{11}} w_i \Delta x_i \right) \\ &\alpha_{i,3} = \frac{1}{r_{33}^2} \left( w_i \Delta z_i - \frac{r_{23}}{r_{22}} w_i \Delta y_i + \psi w_i \Delta x_i \right), \;\;\;\;\;\;\;\; \psi = \frac{r_{12}r_{23} - r_{13}r_{22}}{r_{11}r_{22}}\end{split}\]
(3.1.47)\[\begin{split}&r_{11} = \sqrt{\sum_i (w_i \Delta x_i)^2}, &r_{12} = \frac{1}{r_{11}} \sum_i (w_i^2 \Delta x_i \Delta y_i) \\ &r_{13} = \frac{1}{r_{11}} \sum_i (w_i^2 \Delta x_i \Delta z_i), &r_{22} = \sqrt{\sum_i (w_i\Delta y_i)^2 - r_{12}^2} \\ &r_{23} = \frac{1}{r_{22}} \sum_i (w_i^2 \Delta y_i \Delta z_i) - r_{12}r_{13}, \;\;\;\; &r_{33} = \sqrt{\sum_i (w_i \Delta z_i)^2 - r_{13}^2 - r_{23}^2}\end{split}\]

最小二乘梯度重构算法需要在每个网格额外存储 \(r_{11}, r_{22}, r_{33}, r_{12}, r_{13}, r_{23}\) 六个常数。

(6) 网格面中心的梯度/通量插值

See also

Sezai, ME 555: Computational Fluid Dynamics (Chapter 11), Eastern Mediterranean University

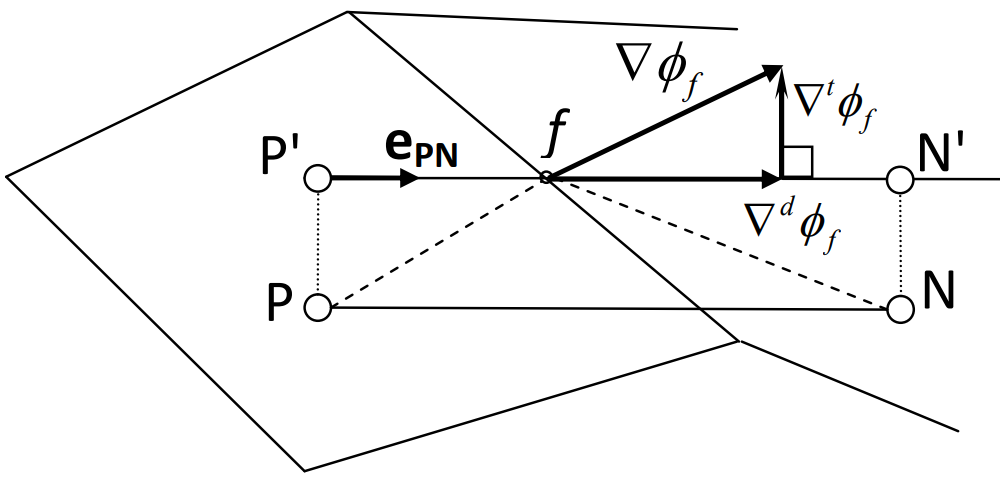

梯度插值 :

../../_images/interpolation-face-center-gradient.png

网格面中心 \(f\) 处的梯度 \(\nabla \phi\) 可以分解为两个分量 \(\nabla \phi_{f} = \nabla^d \phi_{f} + \nabla^t \phi_{f}\)。

其中, \(d\) 为网格面两侧的网格中心 P, N 的连线方向 (单位向量 \(\mathbf{e}_{PN} = \mathbf{r}_{PN}/|\mathbf{r}_{PN}|\))。 \(t\) 为垂直方向。

(3.1.48)\[\begin{split}\nabla \phi_f = \frac{\phi_N-\phi_P}{|\mathbf{r}_{PN}|}\mathbf{e}_{PN} + \overline{\nabla \phi_f} - (\overline{\nabla \phi_f} \cdot \mathbf{e}_{PN}) \mathbf{e}_{PN} + \\ \frac{(\nabla \phi_N - \nabla \phi_P) \cdot \mathbf{r}_{PP'} }{|\mathbf{r}_{PN}|}\mathbf{e}_{PN}\end{split}\]

通量插值 :

将网格面向量拆分为两个向量之和 \(\mathbf{A}_f = \mathbf{A}_d + \mathbf{A}_t\), 其中, \(d\) 为网格面两侧的网格中心 P, N 的连线方向, \(t\) 为另一个方向。那么，

(3.1.49)\[\nabla \phi_f \cdot \mathbf{A}_f = |\mathbf{A}_d| \frac{\phi_N-\phi_P}{|\mathbf{r}_{PN}|} + \overline{\nabla \phi}_f \cdot \mathbf{A}_t\]

其中，第一项称为正交项 (orthogonal term), 第二项为非正交项 (non-orthogonal term, cross diffusion term), 这一项可以视为源项。

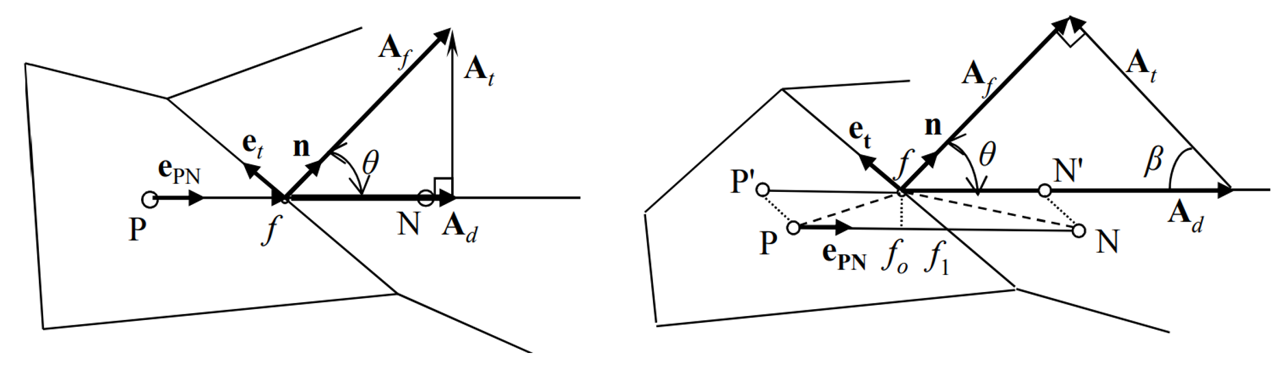

当 PN 连线不经过网格面中心时 (下右图), 需要额外的修正:

(3.1.50)\[\nabla \phi_f \cdot \mathbf{A}_f = |\mathbf{A}_d| \frac{\phi_N-\phi_P}{|\mathbf{r}_{PN}|} + \overline{\nabla \phi}_f \cdot \mathbf{A}_t + \frac{(\nabla \phi_N - \nabla \phi_P) \cdot \mathbf{r}_{PP'} }{|\mathbf{r}_{PN}|}\mathbf{A}_d\]

其中，

(3.1.51)\[\begin{split}\mathbf{r}_{PP'} =& |\mathbf{r}_{f_1f}| \mathbf{e}_{t} \\ |\mathbf{r}_{f_1f}| =& |\mathbf{r}_{f_0f}| (|\mathbf{A}_d|/|\mathbf{A}_f|) \\ \mathbf{r}_{f_0f} =& \mathbf{r}_{Pf} - (\mathbf{r}_{Pf} \cdot \mathbf{e}_{PN}) \mathbf{e}_{PN} \\ \frac{|\mathbf{A}_d|}{|\mathbf{r}_{PN}|} =& \frac{\mathbf{A}_f \cdot \mathbf{A}_f}{\mathbf{A}_f \cdot \mathbf{r}_{PN}}\end{split}\]
../../_images/interpolation-face-center-flux.png

定义 \(\mathbf{A}_t\) 有多种方式，常见的有最小修正 (左, minimum correction) 和超松弛修正 (右, over-relaxed correction), 推荐使用后者以提高在扭曲网格上的收敛性。

Minimum correction:

(3.1.52)\[\begin{split}\mathbf{A}_d =& (\mathbf{A}_f \cdot \mathbf{e}_{PN}) \mathbf{e}_{PN} \\ \mathbf{A}_t =& \mathbf{A}_f - \mathbf{A}_d\end{split}\]

Over-relaxed correction:

(3.1.53)\[\begin{split}\mathbf{A}_d =& \frac{\mathbf{A}_f \cdot \mathbf{A}_f} {\mathbf{A}_f \cdot \mathbf{e}_{PN}} \mathbf{e}_{PN} \\ \mathbf{A}_t =& \mathbf{A}_f - \mathbf{A}_d\end{split}\]

Note

Orthogonal term is treated implicitly, whereas the cross diffusion term is treated as a source term in a deferred correction approach. Over-relaxed approach is preferred, because the coefficient of the implicit term is greater than that of other methods, and it increases with the skew angle \(\theta\). Thus, the diagonal dominance of the coefficient matrix is enhanced.

式 Eq.3.1.50 中, \(\overline{\nabla \phi}_f\) 是网格面中心的梯度插值, 简单的做法为线性插值：

(3.1.54)\[\overline{\nabla \phi}_f = (1-f_P) \nabla \phi_P + f_P \nabla \phi_N, \;\; f_P = \frac{\mathbf{r}_{Pf} \cdot \mathbf{e}_{PN}}{ |\mathbf{r}_{PN}| }\]

更准确的做法为 Eq.3.1.48。
